Overclocking

Verander de FSB (front side bus) van 66MHz naar 100MHz (Pentium2 en Celeron)

Achtergrond
Het enige wat we hier gaan doen is er voor zorgen dat het moederbord 100Mhz detecteerd en geen 66Mhz meer.
Het moederbord kijkt of CPU pin 'B21' "hoog" is, is dit niet dan is hij 100Mhz is dit wel dan is deze 66Mhz.
Deze informatie was makkelijk te halen uit een datasheet van de Intel Pentium2 en Celeron.

[Quote]
Intel's specification is asking for a 'pull up' resistor of 200 Ohm on the motherboard, so that the 'B21' pin can be read by the clock generator. If R5 and R6 are 0 Ohm, the signal at the clock generator is logically 'low', because the pin B21 is inside the CPU directly connected to ground. In case that R5 and R6 add up to 4.3 kOhm, the signal that the clock generator gets is of course 'high', due to the 200 Ohm pull up resistor. The beauty of this situation is that due to this pull up resistor, which you can find on any BX motherboard, the clock generator will get a logical 'high' signal just as well, in case that pin 'B21' is not connected to the motherboard at all. This is all we have to take care of and the motherboard will 'believe' that a 100 MHz FSB CPU is plugged into the system.
[/Quote]

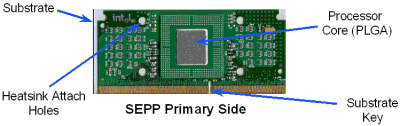

Dit is de "Voorkant" :

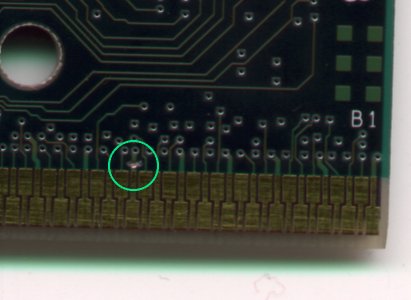

Dit is de "Achterkant" :

Op de achterkant van de CPU vinden we aan de rechterzijde een B en tel je naar links 21 pinnetjes af en je hebt B21 gevonden!
Ik zou het eerst even afplakken met plakband, stel dat je CPU het gewoon niet aankan kan je het altijd herstellen.

Nou duidelijker kan het denk ik niet, Die moet je dus of afplakken of gewoon weg boren enz.
