Celeron in SMP (Dual) Setup.

Disclaimer- Dit is geheel op eigen risico! Ik heb het geprobeerd en bij mij heeft het 2x een Celeron 266Mhz gekost :)
Maar dit is te wijten omdat ik een te DIK boortje heb gebruikt EN omdat ik te ver heb door geboord.


De truc werkt met alle Celeron's zowel Slot1 als PP-GA S370 CPU's met een Slot1 converter.
Ik heb voor deCel266 gekozen omdat deze met een FSB van 112Mhz al op 450Mhz wilden werken
wat veel nieuwere Celeron's niet aan kunnen

Om het te laten werken moet je wel het een en ander solderen.
Zo moet je AN15 (BR1#) en B75 aan elkaar solderen.

Het is dus mogelijk om een Celeron in Dual te laten draaien. maar hoe zit dat nu precies?
Een Celeron is eigenlijk een kreupelen Pentium2 niet meer niet minder.
Zo heeft de Pentium2 L2 cache en de Celeron niet. en de Pentium2 draait op 100Mhz FSB en
de Celeron maar op 66Mhz. Verder heeft Intel de contacten die nodig zijn voor een MP systeem
verwijderd. Deze gaan wij dus plaatsen

Zoals ik al zeg kan je beter de Celeron 266 of 300 nemen ipv de Celeron 300A of 333 met 128Kb/cache.
Dit omdat de cache loze CPU's alleen de internal clock verhogen en niet de cache snelheid.
zodoende kan een Celeron 266 4x66 op 4x112=448Mhz deze in een dual en je zit vlak bij de 1000Mhz aan
Computer power!

Voordat je begint met het boren en solderen bedenk dit. Je zal Quake2 NIET sneller kunnen draaien!
Ziezo zul je een NT versie van Windows moeten draaien of een ander OS dat MP ondersteunt.
En zelfs dan zal het programma wat je draait ook MP moeten onder steunen. zoals Photoshop

Jhon Carmack De grote Programmeur van Doom1 en Doom2 zegt dat in Quake3 MP word ondersteund en zegt dat een Dual Pentium Pro 200Mhz het zelfde zal presteren als een Singel Pentium2 300Mhz.
Ik wil niet eens weten hoe snel Quake3 zal draaien op de setup die ik hier ga maken @ 900Mhz...


Welk Moederbord zal ik nemen...

Als eerste zal je een Dual Slot1 Moederbord nodig hebben. De meeste Dual moederborden hebben niet veel Overclock mogelijk heden, dit is omdat deze in STABIELE server omgevingen moeten werken en dus niet op MAXIMALE performance hoeven te letten, maar op stabiliteit. Denk hierbij aan bv. Gigabyte & Supermicro Beide zijn erg goed in het maken van Dual moederborden maar zijn niet gemaakt voor DIEHARD OVERCLOCKING!  Asus Heeft wel een zeer goed overclockers moederbord. De P2b is een zeer bekent hobbyist moederbord. Daarom kies ik voor dit moederbord, de ASUS P2B-DS.
P = Pentium
2 = Type 2
B = Bx440 Chipset van Intel
D = Dual
S = SCSI

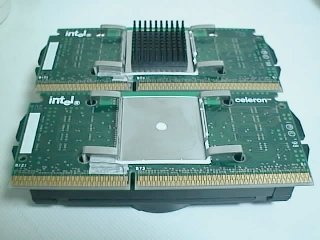

Ten 2de heb je 2 Celeron's nodig . Dit is wel even anders als dat het klinkt.

Ik bedoel hier mee te zeggen dat je 2 de ZELFDE Celeron's moet hebben zelfde typen en eigelijk zelfs de zelfde ontwikkel datum en SL code. Probeer niet 2 verschillende uit dit kan alleen maar lijden tot schade. Goede Server bouwers kiezen ook alleen maar voor 2 Pentium2's met de zelfde type nr's. Er zijn mensen die hun Celeron 266 @ 496Mhz hebben gekregen 4x124Mhz

Ha! Fooled You...

Neem het weg!

"Het eerste probleem waar we tegen aan lopen is dat het signaal lijntje tussen CPU-core BR1#  en CPU-moederbord niet verbonden zijn die wel nodig is voor MP. Door te kijken in de Intel data sheets kwam ik er ook achter dat de CPU pin bezetting van een Celeron is hetzelfde als de Pentium2 op 66#/100#, dat dat de FSB clock moest voorstellen. Bij het verbinden van BR1# naar B75 op de CPU aansluit voet, die in het Slot valt. wel eens de lijn kon zijn die de Celeron misschien in Dual zou kunnen laten werken."


Mmm uitproberen dan maar he .
Dit wil zeggen dat we nu een klein klusje moeten fixen.

Stap 1:

Neem zeerdunne draad.kleiner dan 0.26 mm is goed. Voorzichtig het breekt snel.

Stap 2:

Neem alle tijd en ben voorzichtig....

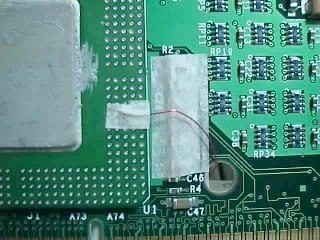

Bovenkant CPU, VOORZICHTIG wezen!!!

BR#1
3de van links en 5de van
boven.

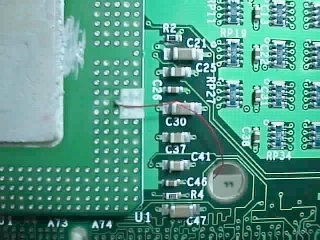

BR#75
Deze bevind zich op de achterkant.
De rij pinnetjes die in het slot vallen

Deze foto's zijn super groot, je zal veel kleiner werken. Ben niet bang om tape rond BR1# te plakken om deze af te schermen, let op dat je de goede pin soldeert.

Stap 3:

Het voltage van een Dual systeem, Je moet door de PCB van je Celeron heen boren. Ben -zo- Voorzichtig hier mee. Boor niet teveel weg het is maar dat de Core niet meer op de printplat vast zit.  Als jij het type bent dat over zijn eigen benen heen valt en tegen lampen kappen aan loopt MAG JE ER VAN MIJ NIET EENS AAN DENKEN OM DIT TE DOEN

Je bent gewaarschuwd... !

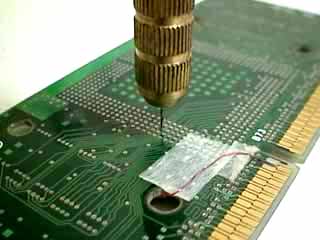

Boren!! - Yuk, Het is net als of je naar de tandarts gaat!!

Boor pin BR1#. Alleen maar vergenoeg om het contact te verbreken.Ga zeker niet verder!

BR#1 Moet op 1,5volt aangesloten worden.

Stap 5:

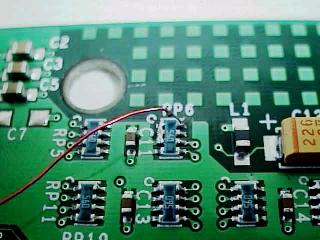

Een foto waar de 1.5 volt zich bevind

Boven 2 pins van RP6 op de Celeron print zijn vrij, dus verbind van uit hierom 1.5V te krijgen.

Stap 6:

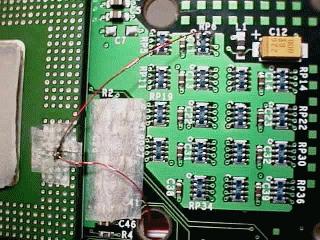

Plak je draden vast en scherm ze af.

Gebruik tape om de draden ver isoleren
Plaats je cooler terug en ben voorzichtig voor je draadjes en doe de mod ook bij d 2de CPU

In afwachting...

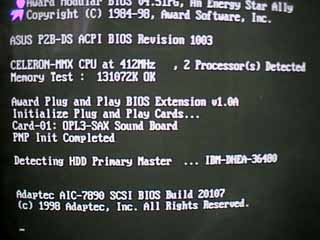

YES! Beeld Dual Celeron!

Krijg je geen beeld kijk dan al je draden goed na!


Bedacht en geprobeerd in 1998
Toen Dual Celeron Niet mogelijk was volgens Intel
Later kwam Abit met een Moederbord genaamd BP6 wat ontworpen was voor alleen maar Dual Celerons :)

Meer info is te vinden op http://bxboards.com Alle GOEDE moederborden hebben een
INTEL I80440Bx Chipset
